Jak dobrać wentylator chemoodporny do instalacji wyciągowej?
Dobór wentylatora chemoodpornego wymaga uwzględnienia parametrów instalacji, rodzaju transportowanych oparów oraz warunków pracy urządzenia. W instalacjach laboratoryjnych i technologicznych istotne znaczenie mają m.in. odporność materiałowa, wymagania dotyczące bezpieczeństwa oraz sposób montażu wentylatora.
Kiedy stosuje się wentylatory chemoodporne
Wentylatory chemoodporne stosowane są m.in. w:
- laboratoriach,
- digestoriach,
- instalacjach technologicznych,
- układach wyciągowych pracujących z oparami chemicznymi,
- instalacjach współpracujących z gazami procesowymi.
W zależności od aplikacji mogą być wymagane również wykonania przeciwwybuchowe ATEX / Ex oraz dodatkowe wyposażenie związane z montażem i pracą instalacji.
Więcej informacji o urządzeniach dostępnych w ofercie można znaleźć w sekcji wentylatorów chemoodpornych Chemowent.
Jakie informacje są potrzebne do doboru wentylatora?
Do doboru wentylatora chemoodpornego potrzebne są podstawowe informacje dotyczące instalacji, warunków pracy oraz transportowanego medium.
| Co warto podać w zapytaniu | Dlaczego to jest ważne |
|---|---|
| wydajność [m³/h] | pozwala dobrać wielkość wentylatora |
| spręż [Pa] | określa opory instalacji |
| liczba wymaganych wymian powietrza | pomaga określić wymaganą wydajność instalacji |
| rodzaj medium | wpływa na dobór materiału i wykonania |
| wymaganie ATEX / EX | decyduje o wykonaniu przeciwwybuchowym |
| miejsce montażu | wpływa na wybór rodzaju wentylatora |
| średnica instalacji | ważna dla dopasowania przyłączy |
| wyposażenie i konfiguracja wentylatora | wpływa na sposób montażu, ograniczenie drgań, sterowanie, regulację przepływu i ochronę urządzenia |
Wyposażenie wentylatorów chemoodpornych
Dokładny zakres wyposażenia różni się w zależności od serii i modelu wentylatora — ten sam element bywa w jednej wersji standardem, a w innej opcją do domówienia. Szczegółowe informacje na ten temat znajdują się w kartach katalogowych poszczególnych modeli.
podstawy, stojaki, zestawy dachowe
wibroizolatory, łączniki elastyczne
wyłączniki serwisowe, regulatory obrotów

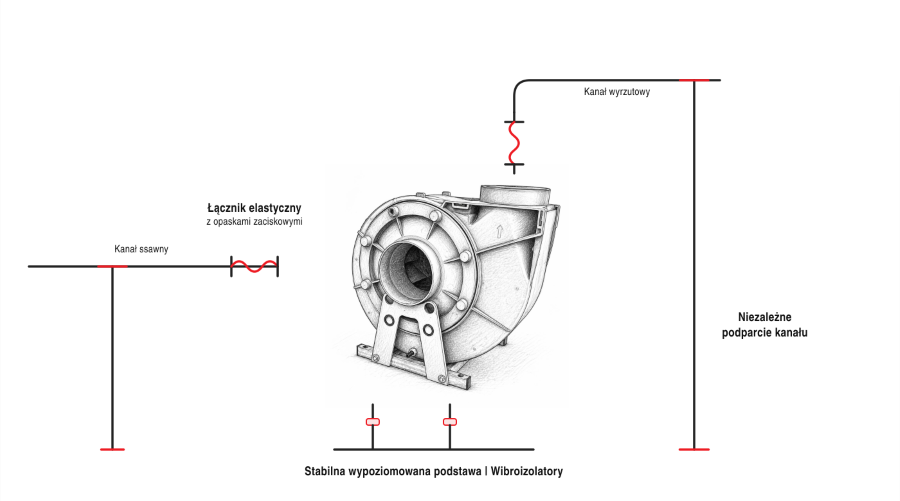

Jak ograniczyć przenoszenie drgań wentylatora na instalację?
Drgania wentylatora mogą przenosić się na kanały i konstrukcję budynku, dlatego przy montażu warto ocenić cały układ: sposób posadowienia urządzenia, połączenie z kanałami oraz ich podparcie.
- Stabilna, wypoziomowana podstawa zapewnia prawidłowe podparcie wentylatora.
- Wibroizolatory ograniczają przenoszenie drgań z urządzenia na konstrukcję wsporczą.
- Łączniki elastyczne zmniejszają przenoszenie drgań między wentylatorem a kanałami, a także kompensują niewielkie przemieszczenia i niedokładności montażowe.
- Niezależne podparcie kanałów zapobiega obciążaniu króćców wentylatora i ogranicza przenoszenie drgań przez instalację.
Kiedy potrzebny jest wentylator w wykonaniu ATEX
W niektórych instalacjach konieczne jest zastosowanie wentylatorów w wykonaniu przeciwwybuchowym Ex / ATEX. Dobór odpowiedniego wykonania powinien wynikać z warunków pracy instalacji oraz klasyfikacji stref zagrożenia wybuchem.
Dlaczego w strefie ATEX sam PPs nie wystarczy? PPs jest izolatorem elektrycznym — w strumieniu z parami palnymi może gromadzić ładunki elektrostatyczne, które przy odpowiednim stężeniu oparów grożą wyładowaniem i zapłonem. Dlatego w instalacjach klasyfikowanych jako strefa Ex (lakiernie, mieszalnie z rozpuszczalnikami) stosuje się wersje ATEX z PP-EL-s. Przy typowych odciągach kwasowych czy zasadowych, gdzie nie ma zagrożenia wybuchem, wersja standardowa z PPs jest wystarczająca.
Wentylator dachowy czy promieniowy?
Wentylatory dachowe stosowane są najczęściej w instalacjach z wyrzutem powietrza ponad dach budynku.
Wentylatory promieniowe wykorzystywane są natomiast w układach kanałowych oraz instalacjach wymagających pokonania większych oporów przepływu.
Dobór rozwiązania zależy m.in. od:
- sposobu prowadzenia instalacji,
- miejsca montażu,
- parametrów pracy,
- wymaganej wydajności i sprężu.
W jakiej pozycji można zamontować wentylator promieniowy?
Wentylatory promieniowe Chemowent mają spiralną obudowę z wylotem bocznym, który można ustawić w lewo lub w prawo i w kierunkach regulowanych co 45°, 90°, 135°, 180°, 270°, 315° i 360°. Wybór kierunku wynika z geometrii instalacji — ustawia się wylot tak, żeby trafił bezpośrednio w trasę kanału. Dostępne kąty oraz kierunki różnią się w zależności od modelu, dlatego przy doborze warto sprawdzić kartę katalogową konkretnej serii.
Katalogi techniczne wentylatorów chemoodpornych
Dostepne modele są zaprezentowane w katalogach technicznych Chemowent:
