Elementy wentylacyjne z tworzywa pod wymiar — jak zamówić i czego unikać

Niestandardowe elementy wentylacyjne — okapy, ssawy, kolektory, skrzynki rozprężne czy kształtki o nietypowych odejściach — to rozwiązania projektowane i produkowane indywidualnie. Proces zamówienia wymaga przygotowania kilku podstawowych informacji.

Kiedy element pod wymiar jest konieczny

Standardowe kształtki i kanały z tworzywa pokrywają większość potrzeb typowych instalacji. Są jednak sytuacje, gdzie element pod wymiar jest jedynym rozwiązaniem. Najczęściej dotyczy to modernizacji i rozbudowy istniejących instalacji — nowy element musi się wpasować w już działający układ, często z niestandardowymi przyłączami lub rozstawem. Drugi częsty przypadek to uwarunkowania architektoniczne — instalacja musi przebiegać w ograniczonej przestrzeni, omijać przeszkody konstrukcyjne lub zachować określony kształt przekroju.

Co przygotować przed zamówieniem

Do zamówienia elementu pod wymiar potrzebne są trzy informacje:

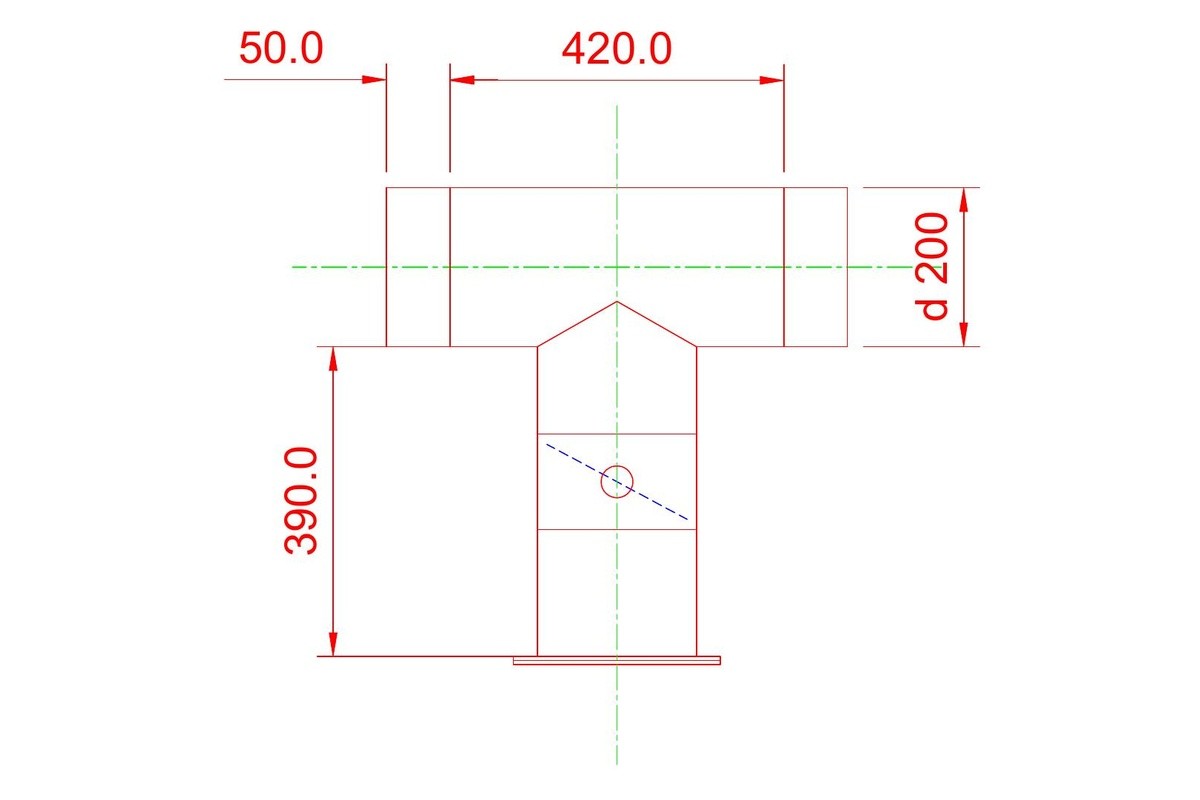

• Dokumentacja wymiarowa — rysunek techniczny w formacie CAD lub odręczny szkic z naniesionymi wymiarami. Powinny znaleźć się na nim wszystkie wymiary gabarytowe, lokalizacja i średnice przyłączy oraz orientacja elementu.
• Materiał — elementy pod wymiar wykonujemy z tworzyw PVC, PP, PPs, PP-EL-s i PE. Wybór zależy od rodzaju transportowanego medium, jego temperatury i agresywności chemicznej. Jeśli nie masz pewności, który materiał zastosować, możemy to skonsultować.
• Typ zakończenia przyłączy — kołnierz, mufa lub bosy koniec. To klient decyduje, ponieważ to on łączy element z resztą instalacji i musi zachować spójność systemu połączeń.

Średnica nominalna DN a średnica zewnętrzna — częsty błąd przy zamawianiu

Projektanci i instalatorzy przyzwyczajeni do instalacji stalowych posługują się oznaczeniami DN, które odnoszą się do średnicy wewnętrznej rury. W tworzywach sztucznych obowiązuje zasada odwrotna — podaje się średnicę zewnętrzną. Przy tym samym DN100 rzeczywiste wymiary mogą się różnić o kilkanaście milimetrów, co sprawia, że element nie pasuje do istniejącej instalacji. Zamawiając element z tworzywa, zawsze podawaj rzeczywisty wymiar zewnętrzny, nie oznaczenie DN.

Najczęstsze błędy w dokumentacji

Najczęstszy problem to niekompletna dokumentacja wymiarowa — brakujące wymiary gabarytowe, niepodany kąt odejścia przyłączy lub ich lokalizacja na elemencie. Element produkowany jest według dostarczonego rysunku, dlatego każdy brakujący wymiar wymaga dodatkowego uzgodnienia i wydłuża proces.

Drugi błąd to nieprawidłowo podane odsadzenia w elementach, gdzie zmienia się oś przyłącza.

Żebrowanie wewnętrzne — kiedy producent je stosuje

Przy większych gabarytach elementów stosuje się wewnętrzne ożebrowanie wzmacniające konstrukcję. Decyzja wynika z analizy wymiarów i warunków pracy elementu.

Jak przebiega proces zamówienia

Wyślij dokumentację wymiarową, określ materiał i typ zakończeń — skontaktuj się z nami i otrzymasz wycenę mailowo. Czas realizacji jest indywidualny i zależy od złożoności elementu oraz aktualnego harmonogramu produkcji.

Więcej o dostępnych elementach wentylacyjnych z tworzywa pod wymiar znajdziesz w naszym zakresie produktów.

Masz rysunek lub zapytanie?

Prześlij dokumentację wymiarową, a przygotujemy wycenę i sprawdzimy możliwość wykonania elementu.
