Redukcja symetryczna
Redukcja wentylacyjna symetryczna posiada oba końce zakończone mufami połączeniowymi.
Może też występować w innych konfiguracjach – w zależności od potrzeby (mufa M - kołnierz K – bosy B).
Minimalna długość L = długość krótszego boku.
Standardowa szerokość mufy - 60 mm.
Materiały - oznaczenie
- PVC – kolor ciemny szary RAL7011 - 88
- PPs – kolor szary - 36
- PP – kolor jasny szary RAL7032 - 30
- PE – kolor czarny - 22
- PP-EL-s – kolor czarny - 40 (materiał na zapytanie)

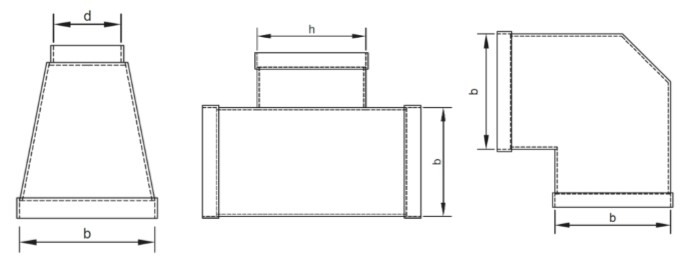

1a. wykonanie z PVC-U: 1b. wykonane z PP, PE, PPs i PP-EL-s: Przy połączeniach kanałów i kształtek poprzez spawanie szczelność systemu wynosi 100%. Wielkość nominalna będąca wymiarem umownym do oznaczania i obliczeń przewodów prostych i kształtek, stanowi zewnętrzny wymiar boków a i b, gdzie b jest widocznym wymiarem. Długości boków mniejszego zakończenia kształtki przejściowej są oznaczone c i d, gdzie d jest wymiarem widocznym. Kanały i kształtki są usztywniane poprzez odpowiednio dobraną grubość materiału, z którego są wykonane. Kanały i łuki na życzenie Klienta mogą być usztywniane za pomocą kierownic zgodnie z normą PN-EN 1505. W kolanach i łukach o kątach ≤ 45° kierownice nie są wymagane. Możliwe metody łączenia systemu kanałów i kształtek: 1. Mufowe - PVC-U, PP, PE, PPs, PP-EL-s – spawanie drutem (PVC-U do d250 możliwość klejenia) 2. Kołnierzowe – PVC-U, PP, PE, PPs, PP-EL-s 3. Łączenie systemu rur i kształtek z innymi urządzeniami wentylacyjnymi możliwe jest za pomocą standardowych ramek zgodnych pod względem wymiarów z normą PN-B-76002, lub kołnierzami wykonanymi zgodnie z dokumentacją techniczną dostarczoną przez Klienta. Standardowa grubość ścianek i wymiary wyznaczane są na podstawie wewnętrznej normy zakładowej (ujęte w tabeli). Produkujemy również kanały i kształtki o grubościach ścianek zgodnych z normą DIN 4741 i 4740 cz. 5 – zarówno w wykonaniu gładkim, jak i wzmocnionych żebrami.Do pobrania
Kanały i kształtki o przekroju prostokątnym – norma DIN 4740 cz. 5
Kanały i kształtki o przekroju prostokątnym – norma DIN 4741 cz. 5
Szczelność
Wymiary
Sztywność
W przypadku dużych kanałów wykonywanych z płyt zwijanych możliwe jest zastosowanie ożebrowania wzmacniającego, w celu ograniczenia grubości płyty – zgodnie z wytycznymi w normach zakładowych i DIN.Metody łączenia

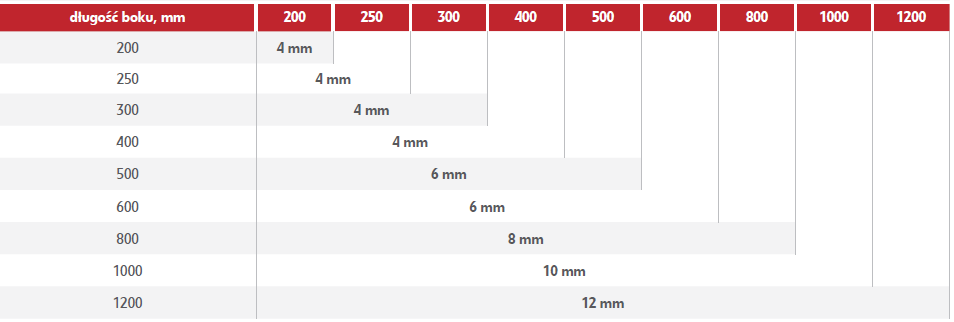

Grubość ścianki i wymiary
