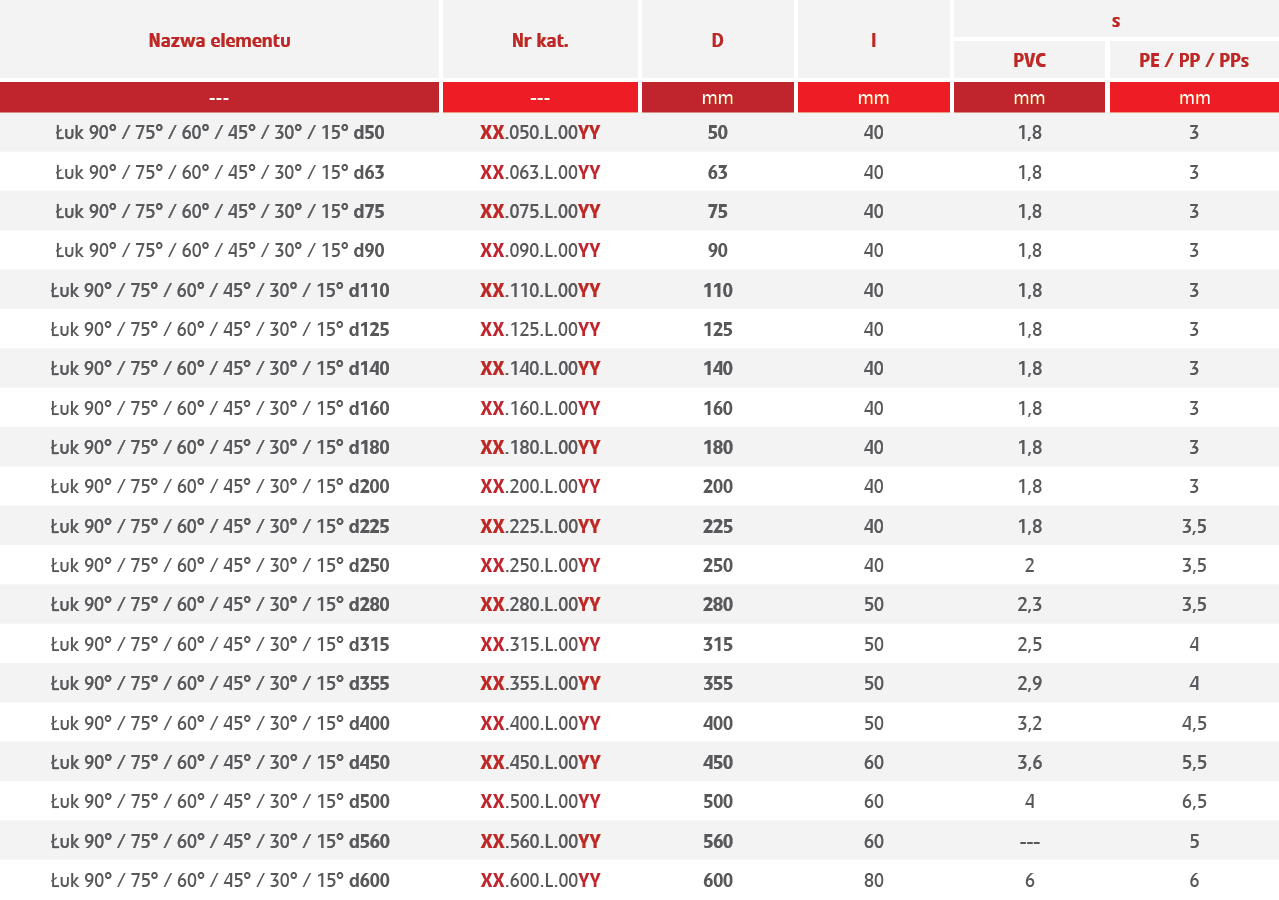

1. Oznaczenia:
a. D - średnica zewnętrzna rur, mm
b. s - grubość ścianki, mm
c. l - długość mufy, mm
d. XX - oznaczenie materiału
e. YY - oznaczenie kąta - 90°/75°/60°/45°/30°/15°
2. Łuk d560 PVC - w wykonaniu segmentowym
3. Wymiary na zapytanie:
a. PVC - od D 700 ÷ 1250mm
b. PP / PE / PPs - od D 630 ÷ 1250mm
4. Współczynnik oporów miejscowych ζ - podany na rysunkach.
5. Tolerancja grubości ścianek podana jest w części dotyczącej norm.
Oznaczenie materiału
PVC - XX - 88
PP-EL-s - XX - 40
PPs - XX - 36
PP - XX - 30
PE - XX - 22
Do pobrania
Normy
1a. wykonanie z PVC-U:
Kanały o przekroju okrągłym – norma DIN 4740 Teil 1
Kształtki o przekroju okrągłym – norma DIN 4740 Teil 2
1b. wykonane z PP, PE, PPs i PP-EL-s:
Kanały o przekroju okrągłym – norma DIN 4741 Teil 1
Kształtki o przekroju okrągłym – norma DIN 4741 Teil 2
2. zgodnie z normami zakładowymi
3. wykonanie na indywidualne zapytanie
4. atest PZH – nr HK/K/0976/01/2017; HK/K/0976/02/2017; HK/K/0976/03/2017; HK/K/0976/04/2017
Wymiary
Wielkość nominalna będąca wymiarem umownym do oznaczania i obliczeń przewodów prostych i kształtek, stanowi zewnętrzny wymiar – D.
Szczelność
Przy połączeniach kanałów i kształtek poprzez spawanie szczelność systemu wynosi 100%.
Sztywność
Kanały i kształtki są usztywniane poprzez odpowiednio dobraną grubość materiału, z którego są wykonane.
W przypadku dużych kanałów wykonywanych z płyt zwijanych możliwe jest zastosowanie ożebrowania wzmacniającego, w celu ograniczenia grubości płyty.
Metody łączenia
Możliwe metody łączenia systemu kanałów i kształtek:
1.Mufowe:
• PVC-U – klejenie, spawanie drutem
• PP, PE, PPs, PP-EL-s – spawanie drutem
2.Kołnierzowe – PVC-U, PP, PPs, PP-EL-s
Materiały
PVC – kolor ciemny szary RAL7011
PPs – kolor szary
PP – kolor jasny szary RAL7032
PP-EL-S – kolor czarny
PE – kolor czarny
