Kołnierz zaślepiający do wentylacji o przekroju okrągłym

Normy

1a. wykonanie z PVC-U:
Kanały o przekroju okrągłym – norma DIN 4740 Teil 1
Kształtki o przekroju okrągłym – norma DIN 4740 Teil 2

1b. wykonane z PP, PE, PPs i PP-EL-s:
Kanały o przekroju okrągłym – norma DIN 4741 Teil 1
Kształtki o przekroju okrągłym – norma DIN 4741 Teil 2

2. zgodnie z normami zakładowymi

3.wykonanie na indywidualne zapytanie

4.atest PZH – nr HK/K/0976/01/2017; HK/K/0976/02/2017; HK/K/0976/03/2017; HK/K/0976/04/2017

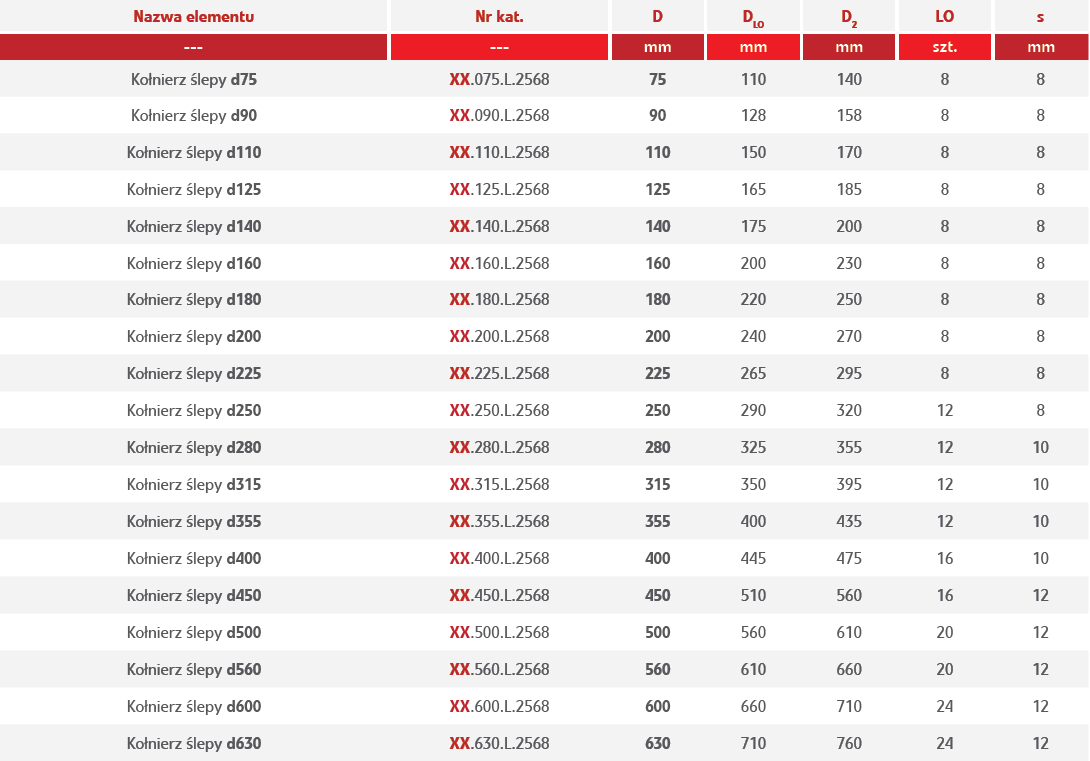

Wymiary

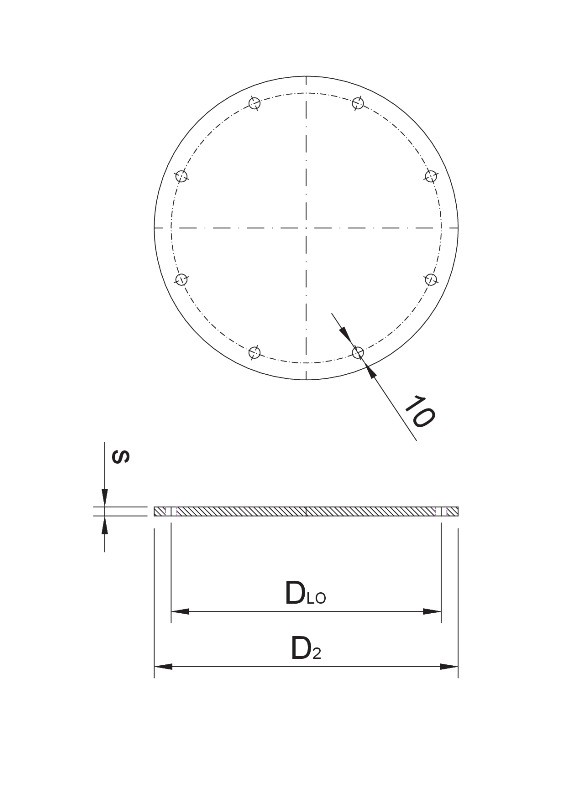

Wielkość nominalna będąca wymiarem umownym do oznaczania i obliczeń przewodów prostych i kształtek, stanowi zewnętrzny wymiar – D.

Szczelność

Przy połączeniach kanałów i kształtek poprzez spawanie szczelność systemu wynosi 100%.

Sztywność

Kanały i kształtki są usztywniane poprzez odpowiednio dobraną grubość materiału, z którego są wykonane.
W przypadku dużych kanałów wykonywanych z płyt zwijanych możliwe jest zastowanie ożebrowania wzmacniającego, w celu ograniczenia grubości płyty.

Metody łączenia

Możliwe metody łączenia systemu kanałów i kształtek:

1.Mufowe:

• PVC-U – klejenie, spawanie drutem
• PP, PE, PPs, PP-EL-s – spawanie drutem

2.Kołnierzowe – PVC-U, PE, PP, PPs, PP-EL-s

Materiały

PVC – kolor ciemny szary RAL7011
PPs – kolor szary
PP – kolor jasny szary RAL7032
PP-EL-s – kolor czarny
PE – kolor czarny
