Wentylatory dachowe z wyrzutnią powietrza

Dachowy wentylator promieniowy typ FDvF 110+

Dachowy wentylator promieniowy z wyrzutnią powietrza typ FDvF 110+



Dachowe wentylatory promieniowe typu FDvF do tłoczenia agresywnych i wybuchowych gazów, par i oparów o zawartości pyłu < 5 mg/m³ i o temperaturze maks. 40°C, temperatura otoczenia maks. 40°C.

Obudowa z polipropylenu, wykonana metodą wtryskową z aparatem prowadzącym jako jeden odlew, ze zintegrowanym, niewymagającym konserwacji, systemem uszczelnienia za pomocą uszczelki labiryntowej. W wersji Ex dodatkowo z blokadą smarową i uszczelnieniem pierścieniem samouszczelniającym. Zgodność z VDMA 24 169 i RL/94/9/WE (ATEX). Króciec kondensatu w najniższym miejscu obudowy.

Wirnik bębnowy z polipropylenu, wykonany metodą wtryskową z ułopatkowaniem grzbietowym zapewniającym gwarantowane podciśnienie na przepuście wału podczas pracy.

Napęd bezpośredni za pomocą znormalizowanego silnika IEC-34, w obudowie gazoszczelnej w stosunku do powietrza wylotowego, z odpornymi na temperaturę nadbudówkami na obudowie i wirniku, dla zapobieżenia odkształceniom pozycji montażu także w przypadku awarii. Powietrze chłodzące obudowy prowadzone przez oddzielone od siebie komory wlotowe i wylotowe dla powietrza chłodzącego i do zapobiegania niekontrolowanej cyrkulacji.

Specjalnie uformowana kratka wydmuchowa (wyrzutnia powietrza) z tworzywa sztucznego (IP20) zapewnia równomierny, pionowy wyrzut powietrza.

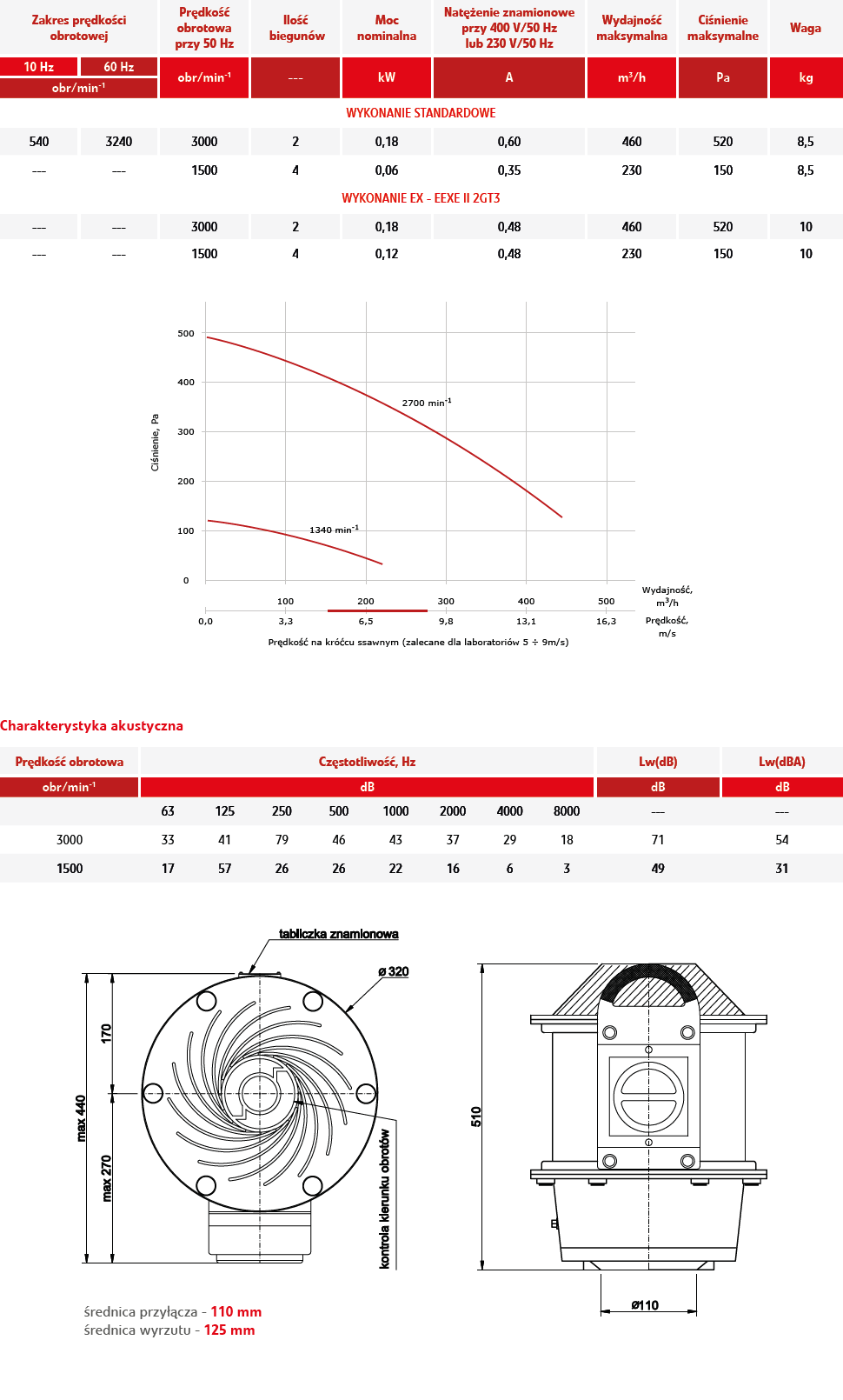

DANE TECHNICZNE:

Kierunek wydmuchiwania: pionowy
Napęd:

silnik znormalizowany 1 x 230 V lub 3 x 230/400 V, 50 Hz,

Wersja EX - tylko 3 x 230/400 V, 50 Hz,

IP55, klasa cieplna F, ze stykiem termicznym

Stopień ochrony dla wersji Ex:

wentylator II 3G c IIB T3 X 04 ATEX D132

silnik EExe II2GT3

Akcesoria:

zamykany wyłącznik remontowy ze stykiem pomocniczym, zainstalowany i okablowany

(w wersji Ex zainstalowana i okablowana tylko skrzynka zaciskowa)



W przypadku wentylatorów o parametrach wykraczających poza prezentowane na stronie internetowej - oferta na zapytanie.
